40 |
Klinisk Biokemi i Norden · 2 2017
och 25 cm) varav den nedersta är smalast. Höjd över
bordet 40, 60 och 90 cm. 4) En hylla för destillerat
vatten 25 x 45 cm, placeras över utslagstratten 175
cm från golv. 5) Flyttbart arbetsbord (+ 80 cm) med
lådor. Skivan svartbetsad. 6) Tvättställ med blandare,
glashylla och spegel. 7) Handdusch för ev. eldsläck-
ning. 8) Dragskåp för kemiskt bruk. Skiva av eldfast
tegel eller likvärdigt, väggar av kakel. Lab.-tratt med
kallt vatten över, gaskran och elkontakter. Belysning
från framkanten (ramp). 9) Dragskåp för kokning i
vattenbad. Utslagstratt av porslin, varmt och kallt
vatten, gaskran och elkontakter. Öppna hyllor under
dragskåpen. 10) Skänkskåp med svartbetsad skiva.
Övre delen går till taket. Luckor av trä, låsbara. 11)
Skåp för inlämning och utlämning. Nedre delen
av samma typ som skåp n:r 10. Däröver 2 hyllor av
svartbetsad furu. På gaveln mot entrén anordnas fack
för utlåtanden. Varje vårdavdelning har sitt eget fack.
12) Stort kylskåp. 13) Termostat för bakterieodling (+
37
o
) placeras över kylskåpet. 14) Centrifug på golv-
stativ. 15) Arbetsbord, 90-95 cm högt, med skiva av
syrabetsad härdad masonit eller likvärdigt material.
Under skivan ett öppet fack och därunder lådor och
skåp. 16) Utslagstratt av porslin med 2 tappkranar för
kallt vatten. Vattenlås av lergods. 17) Titreringsplats
med vit bordsskiva och vit bakgrund samt påfallande
ljus. 18) Neonrörslampa över arbetsbordet. 19) Skriv-
maskinsstol vid mikroskoperingsplatsen. 20) Vanliga
skruvpallar av trä.
4. Speciallaboratorium (12,8 m
2
)
Arbetsbänk med utslagstratt av porslin. Hyllor över
och lådor under bänken lika med urinlaboratoriet.
2) Våghylla av sten på konsoler. 3) Reagensskåp med
skjutdörrar av trä och flyttbara hyllor. Ej sneddat
tak. 4) Flyttbart arbetsbord = urinlab). 5) Centrifug.
5. Mörkrum (4,4 m
2
).
Väggar och tak målade i matt mörkgrön färg.
1) Arbetsbänk med hylla över. 2) Utslagstratt med
kallt vatten. Däröver en hylla för destillerat vatten.
6. Förråd (3,0 m
2
)
1) Skänkskåp med låsbara luckor av trä. 2) Vanliga
öppna förrådshyllor.

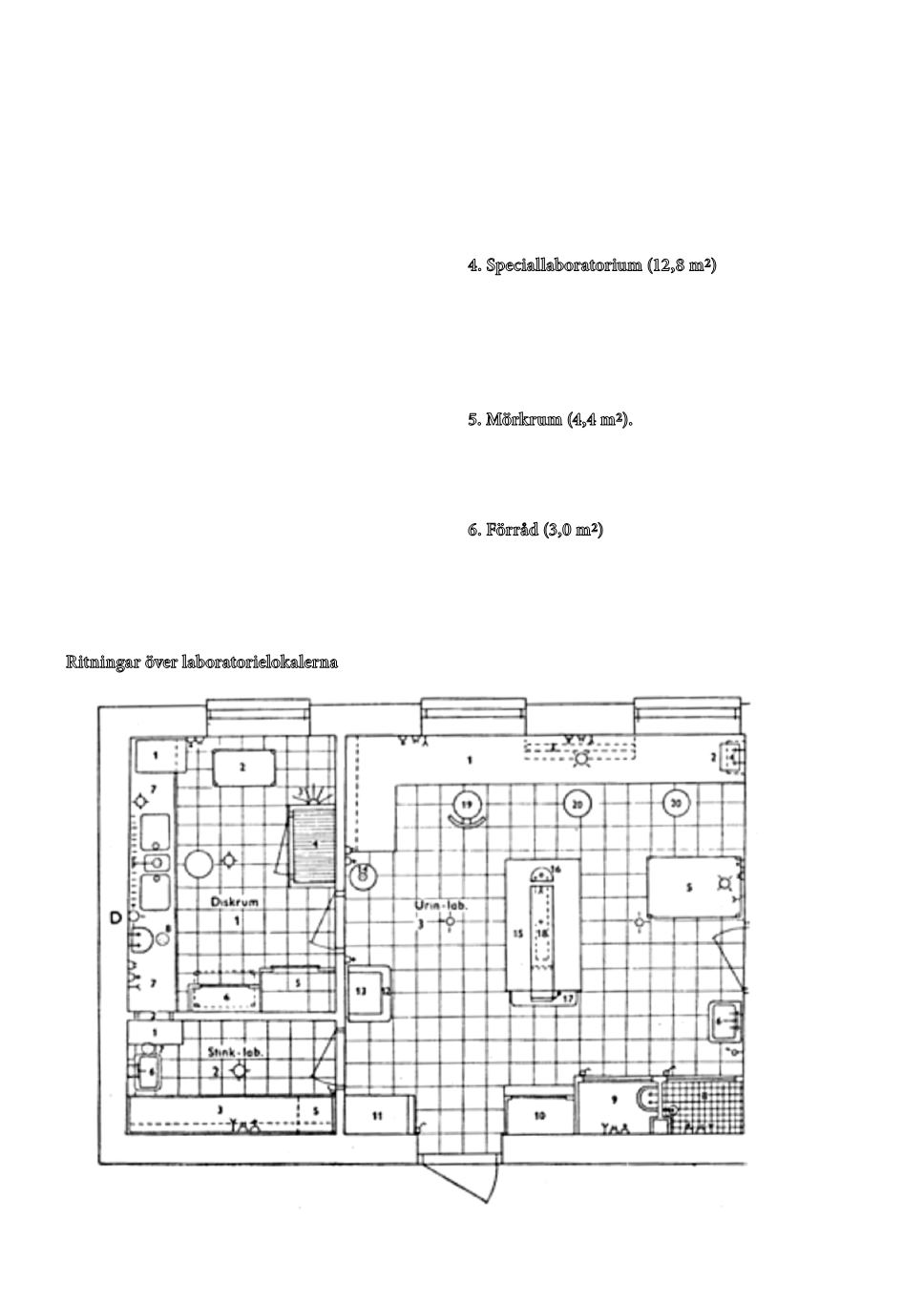

Ritningar över laboratorielokalerna
